Quel routeur 2x2 ou 4x4, combien de pinces, quels relais et après.....;)

Plus d'informations
17 Sep 2023 16:33 #16 par tnerual
Ok, merci. Donc je présume que pour le maintien des HC/ HP je verrai en fonction des consommations le choix à faire ;).

Maintenant la question primordiale : comment intégrer le routeur dans mon installation ? Comment modifier les branchements de mon installation pour rajouter le routeur ? Que dois-je faire ?

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
17 Sep 2023 16:39 #17 par felvic

Avec Linux vous avez un noyau, avec Windows vous avez des pépins...

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
17 Sep 2023 21:25 - 18 Sep 2023 09:04 #18 par tnerual
Est-ce que ce schéma de montage est correct ? Il manque la partie photovoltaïque que je n'ai pas encore identifiée.

Fichier attaché :
Dernière édition: 18 Sep 2023 09:04 par tnerual. Raison: Mise à jour image

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
18 Sep 2023 07:14 #19 par felvic
Le relais statique est sur la bobine de commande du contacteur HP, il devrait être sur la phase du CE ( et la pince CT3 également ).

Il faudrait voir le schéma du boîtier à droite, pour connaître les entrées et sorties des borniers

Avec Linux vous avez un noyau, avec Windows vous avez des pépins...

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
18 Sep 2023 08:57 #20 par tnerual
Schéma du boitier de droite "Pilotec Confort 20" :

Fichier attaché :

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
18 Sep 2023 09:14 #21 par felvic
Tu mets simplement le relais statique sur la phase qui sort du 4

Avec Linux vous avez un noyau, avec Windows vous avez des pépins...

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
18 Sep 2023 19:54 #22 par tnerual
Tu as raison je n'avais pas bien identifié les fils qui sortent du contacteur HC/HP et ils vont bien vers le CE.

Fichier attaché :

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
18 Sep 2023 20:18 #23 par tnerual
Pour l"identification des câbles vers installation photovoltaïques pince CT2 et disjoncteur principal pince CT1, est-ce qu'il faut se brancher sur les câbles de grosse section à la suite ?

Fichier attaché :

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
18 Sep 2023 20:19 #24 par tnerual

Pour l"identification des câbles vers installation photovoltaïques pince CT2 et disjoncteur principal pince CT1, est-ce qu'il passer CT1 et CT2 sur les câbles de grosse section à la suite ?

Fichier attaché :

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
19 Sep 2023 08:35 #25 par felvic
Le relais statique doit être en série sur la phase ou le neutre du CE, sorties 2 ou 4 du contacteur.

La pince CT1 se place sur le câble à la sortie du disjoncteur EDF et la CT2 à la sortie du tableau PV

Avec Linux vous avez un noyau, avec Windows vous avez des pépins...

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
19 Sep 2023 20:05 #26 par tnerual
Bonsoir,

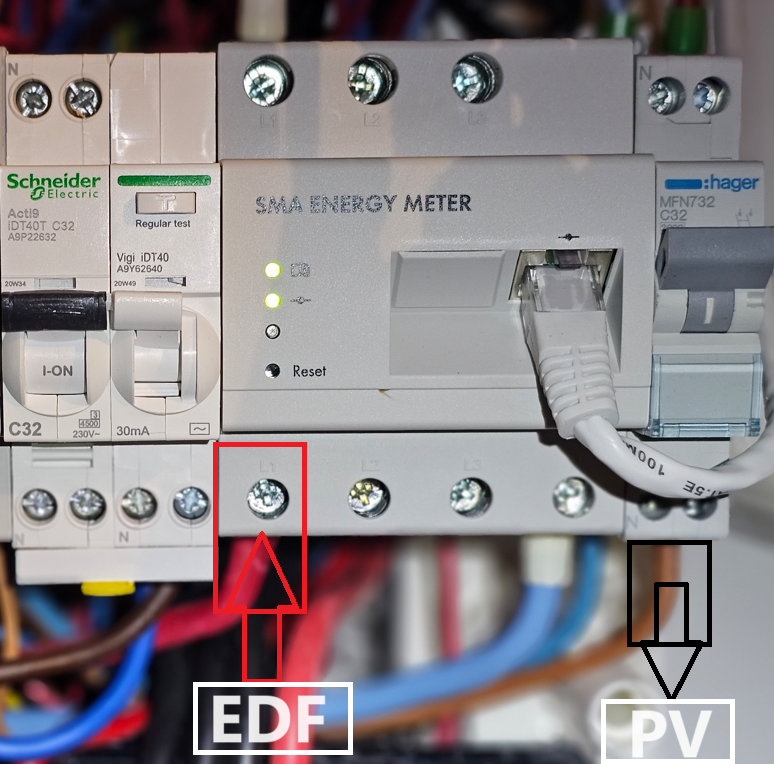

Sortie EDF et sortie PV identifiées :

Fichier attaché :


Merci Felvic.

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
19 Sep 2023 20:58 - 19 Sep 2023 20:59 #27 par tnerual
Concernant le relais statique à installer dans le boitier avec la carte électronique du CE, j'ai l'impression, que compte tenu de câbles résistants à la chaleur il doit être installé dans le boitier ? Si oui pas de problème de température trop élevée pour ce relais ?

Sur le schéma à la suite (il doit être de toi felvic ;)), le relais est connecté via la résistance du CE à la sonde du CE, ça veut dire que le relais utilise cette sonde native pour contrôler la température d'arrêt du CE ce qui en assure la sécurité côté température ?
Le routeur sait donc piloter la température du CE par cette sonde ?

Fichier attaché :
Dernière édition: 19 Sep 2023 20:59 par tnerual.

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
20 Sep 2023 04:59 #28 par felvic

Concernant le relais statique à installer dans le boitier avec la carte électronique du CE, j'ai l'impression, que compte tenu de câbles résistants à la chaleur il doit être installé dans le boitier ? Si oui pas de problème de température trop élevée pour ce relais ?

C'est mieux de le fixer à l'extérieur pour que le radiateur de celui-ci joue son rôle

Sur le schéma à la suite (il doit être de toi felvic ;)), le relais est connecté via la résistance du CE à la sonde du CE, ça veut dire que le relais utilise cette sonde native pour contrôler la température d'arrêt du CE ce qui en assure la sécurité côté température ?
Le routeur sait donc piloter la température du CE par cette sonde ?


Non, il peut contrôler la température
Il faut rajouter une sonde dans le doigt de gant dans le doigt de gant: ard-tek.com/index.php/forum/support-tech...de-temperature#10967

Avec Linux vous avez un noyau, avec Windows vous avez des pépins...

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
20 Sep 2023 10:04 #29 par tnerual
Pour rajouter une 2e sonde dans le doigt de gant je comprends que l'exercice n'est pas évident et pas gagné.

Quel modèle de sonde faut-il insérer ?

Il faut sortir la sonde existante du CE ? Eviter que les 2 sondes se touchent ?

Est-ce qu'une sonde à un autre endroit comme à la sortie du CE peut faire l'affaire ?

Connexion ou Créer un compte pour participer à la conversation.

Plus d'informations
20 Sep 2023 12:34 #30 par felvic

Avec Linux vous avez un noyau, avec Windows vous avez des pépins...

Connexion ou Créer un compte pour participer à la conversation.
