Comment pourais-je piloter mon plancher chauffant ?

Bonjour à tous,
J'ai un routeur 4_4 qui pilote actuellement mon cumulus. Je souhaitais utiliser une seconde sortie pour piloter un radiateur d'appoint dans la maison mais impossible de passer un câble rj pour le relai, la sonde, la pince entre le garage et mon salon ou je souhaite le mettre.
Je me suis dit pourquoi pas essayer de piloter mon plancher chauffant sachant que les fils d'alimentation arrive dans le garage. Le souci c'est qu'il y a un thermostat qui pilote un contacteur donc qui coupe a la fois la phase et neutre je pense.
Pensez-vous qu'il y aurait un moyen de mettre un relai entre le contacteur et le plancher pour router ce surplus vers mon plancher ? Et que se passerait-il si j'ai du routage et que mon thermostat active le contacteur ?

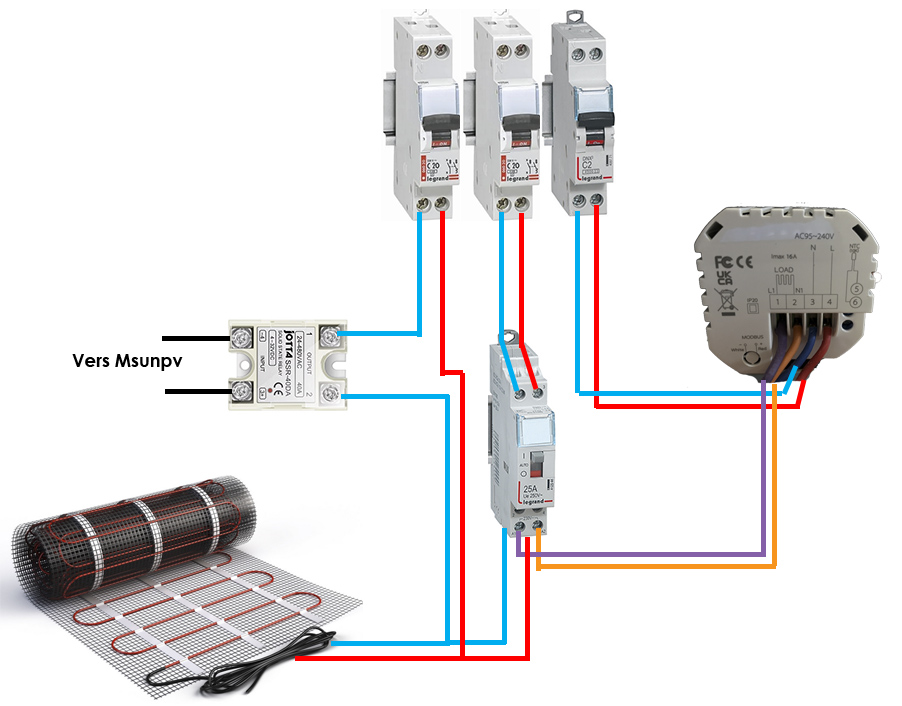

Voici un schéma actuel de mon installation.
Merci pour vos idées.

Bonsoir Sebr

De ce que je comprends, ton thermostat ouvre et ferme phase et neutre de ton plancher.

Si tu raccordes le ssr de ta sortie 2 sur la phase entre ton c20 et le contacteur (ou après ce dernier), et bien ton plancher absorbera le surplus qui lui sera dédié par le routeur tant que ton thermostat alimentera la bobine du contacteur et coupera dans le cas contraire.

Attention toutefois, tu nous mets un c20, si dans la realité il y a plusieurs planchers, peut être mettre le nombre de ssr en adéquation avec la puissance. Dans ce cas tu peux mettre 2 ssr en // sur la même sortie.

Bonne soirée.

Edit: je suis parti sur tes écrits et non pas sur ton câblage, car si on regarde ton thermostat tu ramènes un contact sec aux bornes de la bobine du contacteur, donc ce dernier ne peut pas fonctionner.

J'ai corrigé le raccordement de ton thermostat en fonction de tes écrits.
Dans le dessin ci dessous, j'ai mis le SSR après le contacteur, mais si c'est plus pratique dans ton tableau, tu peux le mettre entre ton C20 et le contacteur.

Salut Rob,
Merci pour ton schéma en gros j'ai que le câble orange à modifier. Ce soir je vais tester la continuité de mon contacteur pour voir si il coupe tout ou que la phase ou neutre. Si il coupe que un seul fil ça va être rapide si non alors je vais faire ton branchement.
J'ai bien que un seul planché de 3000w pour mon salon /salle et cuisine donc un seul relai va suffire.
Pour le montage pas de souci comme le C20 et le contacteur sont dans le même tableau je pourrais me mettre au niveau de l'arriver de l'alimentation du plancher.
Si j'ai 1.5m de câble en 2.5 entre mon tableau et le relai ça va ce n'est pas trop long ?

Merci

Je te confirme le contacteur ferme la phase et neutre donc je veux devoir suivre ton schéma.

Donc je pense que ton schéma initial est erroné et que tu dois être câblé comme dans mon schéma.

Donc si tu es sûr, tu n'a juste qu'à insérer ton SSr dans la phase venant de ton C20 .

EDIT: prendre les précautions d'usage.

Bonne soirée

Je te confirme que mon schéma est bon. Donc il faut que je modifie pour faire comme ton schéma ?
Ce que je souhaite c'est pouvoir envoyer le sur plus dans le plancher même si le thermostat n'est pas en route. Mon thermostat maison est réglé sur 19.5° et je voudrais mettre genre 20.5° sur le msunpv. Je pense pouvoir tirer un câble pour la sonde db18b20 qui arrivera sous mon thermostat dans mon salon.
Je vois que j'ai 2 arrivées de planche je pense que j'ai 2x1500w.

Je te confirme que mon schéma est bon.

Et moi je te confirme que ton schéma est faux.........

Regarde attentivement les symboles du thermostat de ton schéma et ceux du thermostat de ta photo.

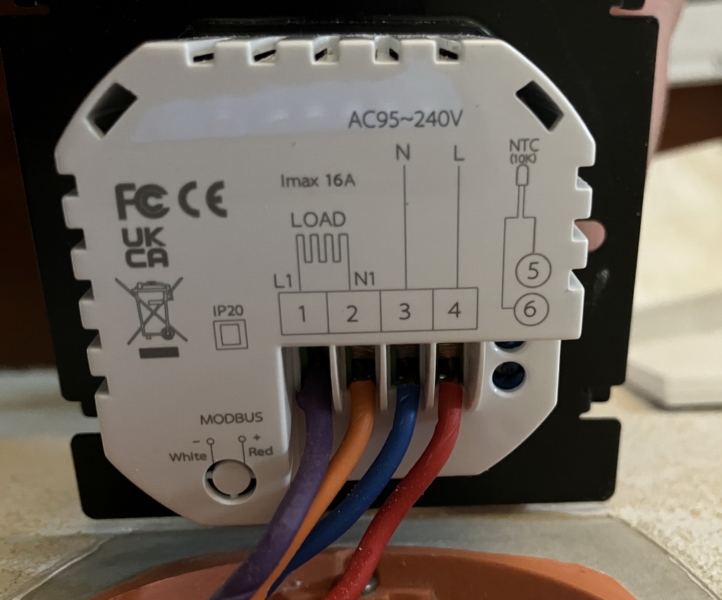

Pour ton schéma c'est un contact sec alors que sur la photo c'est une charge.

Pas grave, donc à partir de tes photos:

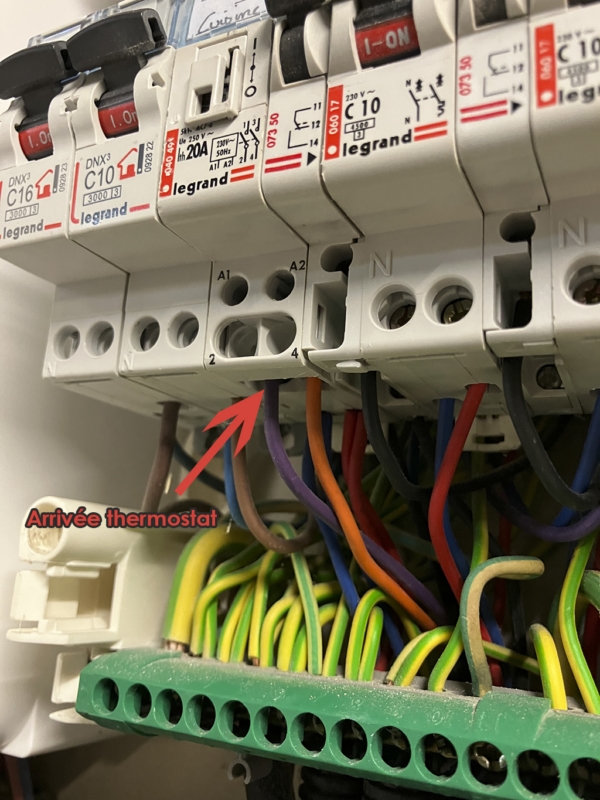

De ce que je vois, cette charge c'est la bobine de ton contacteur (donc les orange et violet du thermostat alimentent la bobine du contacteur en A1 et A2). Vérifie que cela soit bien cela, les photos sont parfois trompeuses.

Si oui, il suffit d'insérer ton SSR sur la phase entre le C20 et le contacteur. C'est le plus facile, car un seul fil alors que tu en as 2 sous le contacteur.

Ce que je souhaite c'est pouvoir envoyer le sur plus dans le plancher même si le thermostat n'est pas en route.

Deux possibilités:
1) tu mets à fond ton thermostat, comme cela, les contacts sont toujours actifs jusqu'à la température max du thermostat. (ce dernier servant alors comme une sécurité)
2)Tu mets ton contacteur sur marche forcée, le thermostat ne sert à rien. A toi de gérer avec ta sonde la coupure de la sortie routeur.

Bonne soirée.

En effet, je vois ce que tu veux dire pour l'erreur j'avais pas forcément pris la bonne image pour l’illustration.
Oui quand le contact est fermé sur A1 et A2 j'ai 230v.
Je veux gardé mon thermostat fonctionnel car il est piloté par Home assistant. Je voulais que le surplus de la journée soit envoyé dans la dalle comme ça elle reste préchauffer et si passer de prod c'est le thermostat qui s'active, pareil pour la nuit c'est le thermostat qui pilote.
A ton avis si j'avoue un disjoncteur puis le relais entre les 2 et relié à mon plancher est-ce que cela peut fonctionner ? Le fait qui est 230v qui rentre dans le contacteur alors qu'il est fermé c'est pas mauvais ? Si j'ai du routage en cours et que le thermostat active le contacteur est-ce que cela est dangereux ?
Voici l'idée en schéma.
Merci pour ton aide.

Désolé j'ai pas les compétences pour te répondre sur la conformité de ton montage, attend les avis des pro en élec.

Après je sais pas si tu espères beaucoup de surplus ou pas, selon ta capacité de production solaire.
Si c'est ridicule, ben fait rien, si ton plancher tourne, il complétera sur le réseau en tenant compte de ta prod.

Sinon, perso, au moins sur une de tes 2 lignes de plancher, voir les 2 selon ta prod. :
1)Je branche le ssr en coupure sur la phase
2)je monte le thermostat à une température supérieure (exemple 24)à celle que je mettrai à ma sonde pilotant le module solaire du plancher.(exemple 23)
3)j'active le Timer du plancher avec une tranche horaire la journée et une la nuit et affecte au thermostat du timer une température légèrement en dessous de celle du module solaire.(exemple 22)

Ainsi le thermostat, arme ses contacts tant qu'il ne fait pas 24, la journée le surplus part dans le plancher. Si le surplus est suffisant pour arriver à 23, la marche forcée par le Timer ne s'effectue pas, super j'ai chauffé gratuitement, et s'il est insuffisant, la température passe en dessous de 22, alors marche forcée.


En attendant la réponse à ton montage, d'autres auront peut être d'autres idées.

Bonne soirée

Ok merci pour ta réponse.

bonjour manque le thermostat sur le schéma
pas nécessaire de faire passer le neutre dans le contacteur
préférer la phase dans le ssr
sur le contacteur a1 neutre en direct a2 retour de phase par un relais
une protection puissance
une protection commande
cordialement

Salut,
Le thermostat est tout a droite de dos sur mon schéma.
Tu pourrais me partager un schéma avec ton idée ?
Merci

Bonjour

Il te dit de faire comme je t'ai proposé dans mon premier schéma (celui que je t'ai corrigé car tu avais initialement mis un contact sec sur ton thermostat).
Ca donne ca:

EDIT:

il suffit d'insérer ton SSR sur la phase entre le C20 et le contacteur. C'est le plus facile, car un seul fil alors que tu en as 2 sous le contacteur.

Et pour être certain:

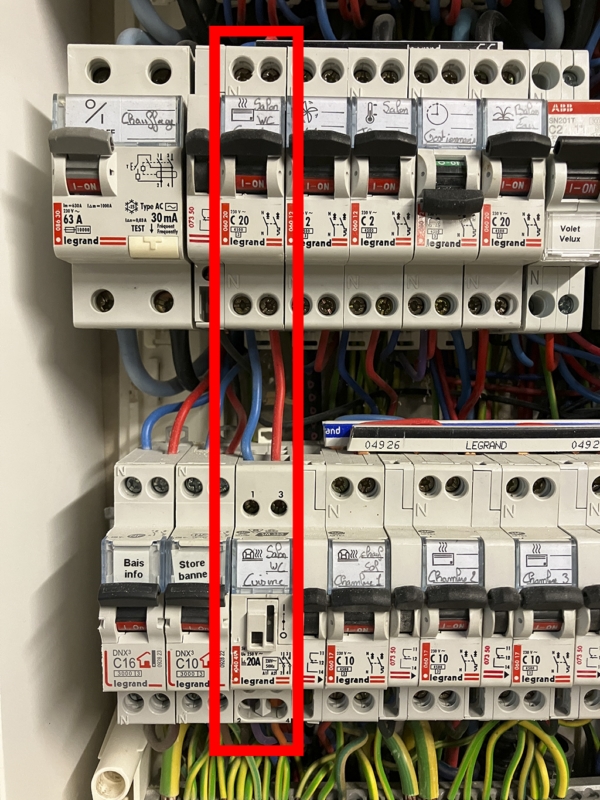

Ton C2 c'est la protection commande que t'indique Krys.
Et ton C20 la protection puissance.

Merci pour la réponse mais si pas de routage plus de chauffage.
Comme le relais coupe le circuit d'alimentation du planché si mon thermostat s'active, il va activer le contacteur mais comme le relai est ouvert la nuit pas d'alim du planché.
