Comment pourais-je piloter mon plancher chauffant ?
- sebr
- Auteur du sujet
- Hors Ligne
- Membre senior
-
Réduire
Plus d'informations
- Messages : 65
- Remerciements reçus 3
Hier 20:05 #1
par sebr
Comment pourais-je piloter mon plancher chauffant ? a été créé par sebr
Bonjour à tous,
J'ai un routeur 4_4 qui pilote actuellement mon cumulus. Je souhaitais utiliser une seconde sortie pour piloter un radiateur d'appoint dans la maison mais impossible de passer un câble rj pour le relai, la sonde, la pince entre le garage et mon salon ou je souhaite le mettre.
Je me suis dit pourquoi pas essayer de piloter mon plancher chauffant sachant que les fils d'alimentation arrive dans le garage. Le souci c'est qu'il y a un thermostat qui pilote un contacteur donc qui coupe a la fois la phase et neutre je pense.
Pensez-vous qu'il y aurait un moyen de mettre un relai entre le contacteur et le plancher pour router ce surplus vers mon plancher ? Et que se passerait-il si j'ai du routage et que mon thermostat active le contacteur ?

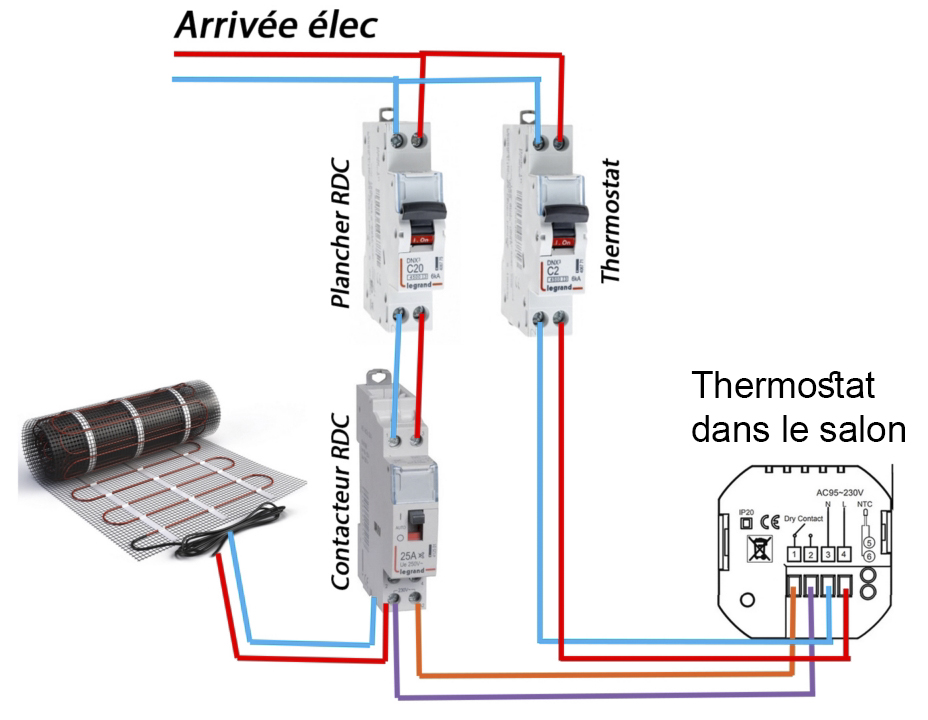

Voici un schéma actuel de mon installation.
Merci pour vos idées.
J'ai un routeur 4_4 qui pilote actuellement mon cumulus. Je souhaitais utiliser une seconde sortie pour piloter un radiateur d'appoint dans la maison mais impossible de passer un câble rj pour le relai, la sonde, la pince entre le garage et mon salon ou je souhaite le mettre.
Je me suis dit pourquoi pas essayer de piloter mon plancher chauffant sachant que les fils d'alimentation arrive dans le garage. Le souci c'est qu'il y a un thermostat qui pilote un contacteur donc qui coupe a la fois la phase et neutre je pense.
Pensez-vous qu'il y aurait un moyen de mettre un relai entre le contacteur et le plancher pour router ce surplus vers mon plancher ? Et que se passerait-il si j'ai du routage et que mon thermostat active le contacteur ?
Voici un schéma actuel de mon installation.
Merci pour vos idées.
Connexion ou Créer un compte pour participer à la conversation.
- Rob_27
- Hors Ligne
- Membre platinium
-
Réduire
Plus d'informations
- Messages : 1802
- Remerciements reçus 173
Hier 20:35 - Aujourd'hui 22:08 #2
par Rob_27
Réponse de Rob_27 sur le sujet Comment pourais-je piloter mon plancher chauffant ?
Bonsoir Sebr
De ce que je comprends, ton thermostat ouvre et ferme phase et neutre de ton plancher.
Si tu raccordes le ssr de ta sortie 2 sur la phase entre ton c20 et le contacteur (ou après ce dernier), et bien ton plancher absorbera le surplus qui lui sera dédié par le routeur tant que ton thermostat alimentera la bobine du contacteur et coupera dans le cas contraire.
Attention toutefois, tu nous mets un c20, si dans la realité il y a plusieurs planchers, peut être mettre le nombre de ssr en adéquation avec la puissance. Dans ce cas tu peux mettre 2 ssr en // sur la même sortie.
Bonne soirée.
Edit: je suis parti sur tes écrits et non pas sur ton câblage, car si on regarde ton thermostat tu ramènes un contact sec aux bornes de la bobine du contacteur, donc ce dernier ne peut pas fonctionner.
De ce que je comprends, ton thermostat ouvre et ferme phase et neutre de ton plancher.
Si tu raccordes le ssr de ta sortie 2 sur la phase entre ton c20 et le contacteur (ou après ce dernier), et bien ton plancher absorbera le surplus qui lui sera dédié par le routeur tant que ton thermostat alimentera la bobine du contacteur et coupera dans le cas contraire.
Attention toutefois, tu nous mets un c20, si dans la realité il y a plusieurs planchers, peut être mettre le nombre de ssr en adéquation avec la puissance. Dans ce cas tu peux mettre 2 ssr en // sur la même sortie.
Bonne soirée.
Edit: je suis parti sur tes écrits et non pas sur ton câblage, car si on regarde ton thermostat tu ramènes un contact sec aux bornes de la bobine du contacteur, donc ce dernier ne peut pas fonctionner.
Dernière édition: Aujourd'hui 22:08 par Rob_27.
