Sonde temperature sans fil.

Hello,
le routeur de F1ATB utilise 2 esp32 qui dialogue lorsque le routeur et le relais sont distants
tout est opensource, y'a peut-être moyen de s'inspirer du code ?

Ce soir la pince remonte bien la valeur de conso et l'esp du garage la reçois bien.
Reste le pilotage du relais à tester.

Au niveau du pilotage relai sur l'esp ca fonctionne bien j'ai bien une valeur qui varie mais mon module PWM vers 0/5v ne fonctionne pas.
La suite quand j'aurais reçu le nouveau.
Si j'ai le temps je vais tester l'esp garage et voir si les valeurs de la température et de la pince remonte bien.

Bonjour,
Si c est pour piloter le relais ssr à distance,
Pourquoi une pince ampèremétrique ?
Je pensais à un esp32 derrière le msun et un autre devant le relais distant, avec espnow comme protocole...

C'est ça mais je veux que la puissance remonte aussi sur le msunpv j'ai un 4_4 et il me reste la place pour une pince.
Bon j'ai avancé sur la partie sonde mais je bloque.
Il y a la librairie OneWireHub pour simuler une DS18B20 mais ca marche pas avec l'esp32 direct, elle date un peu. Donc j'ai du mettre un Adruino pro micro qui est connecté en RX/TX à l'esp32 du garage pour simuler une sonde DS18B20.
Tout communique, l'ESP de la maison à la vrai sonde, envoi à l'esp du garage et qui envoi au pro micro, tout cela fonctionne mais je n'arrive pas à la faire remonter sur le Msunpv je bloque.
Je vais tester la partie pince quand je peux voir si au moins cela fonctionne.
Pour le pilotage du relai j'attends la livraison de mon module pwm => 5v.

Bravo ! Bon courage...

Salut, je viens donner des nouvelles sur mon avancement. Je n'avance plus vraiment en fait.
Voici pour résumer sur quoi je suis partie.
2 ESP32 avec une connexion au réseau wifi de la maison et non pas en ESP Now, Pourquoi ? J'ai voulu faire du MQTT afin de pouvoir récup les infos sur mon Home assistant.
Pour l'ESP du garage:
Le but était de récupérer le signal du port A2 qui serait connecté à l'ESP et de l'envoyer à l'ESP Maison : J'ai partiellement réussi à avoir un truc mais je n’ai pas le comportement que je dois avoir sur le relai comme j'ai sur mon cumulus.
Pour la sonde de température le but était de récupérer la valeur envoyée par l'ESP Maison. Pour cela j'ai un arduino pro micro avec OneWireHub qui simule une DS18B20 et qui est connecté à l'ESP32, celui-ci récup la température envoyée par l'ESP Maison : Récupération OK mais je n'arrive pas à faire remonter la température dans le MSUNPV par le connecteur prévu.
Il fallait aussi récupérer la valeur de la pince SCT013, celle-ci est connecté à l'ESP Maison et remonte la valeur à l'ESP Garage, la aussi il faut remonter cette valeur dans le MSUNPV par la prise jack : Je n'arrive pas a faire remonter cette valeur par la prise jack sur le MSUNPV.

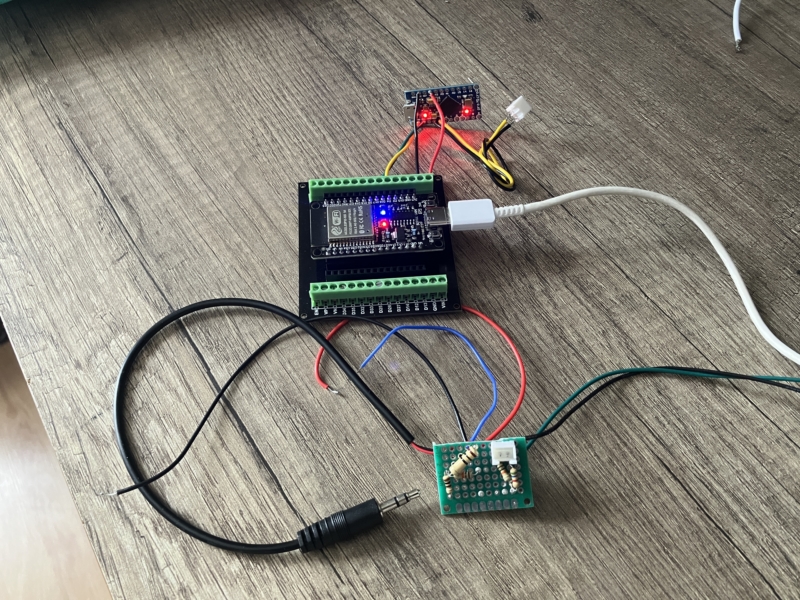

Photo de l'ESP Garage:


Pour l'ESP Maison:
Il récupère la température de la sonde DS18B20 et l'envoi à l'ESP Garage : Fonctionnement OK
Il récupère la valeur de la pince SCT013 et l'envoi à l'ESP Garage : Fonctionnement OK
Il pilote le relai pour activer le chauffage, j'ai une carte qui converti le signal PWM en une tension : Pilotage du relai OK mais pas comme il se doit je n’ai pas le comportement que je devrais avoir avec un relai directement connecté au port A2

J'ai tenté une autre approche avec la page statut.xml, celle-ci remontant toutes les infos sur la prod, la conso maison et j'ai tenté que l'ESP Garage fasse en sorte de pilote le relais pour s'aligner sur le surplus dispo. Mais problème comme ma résistance de test se mets en marche le surplus passe à 0w et donc il coupe le relai. Dans le calcul il faut que j'ajoute un paramètre pour éviter ce bagot.

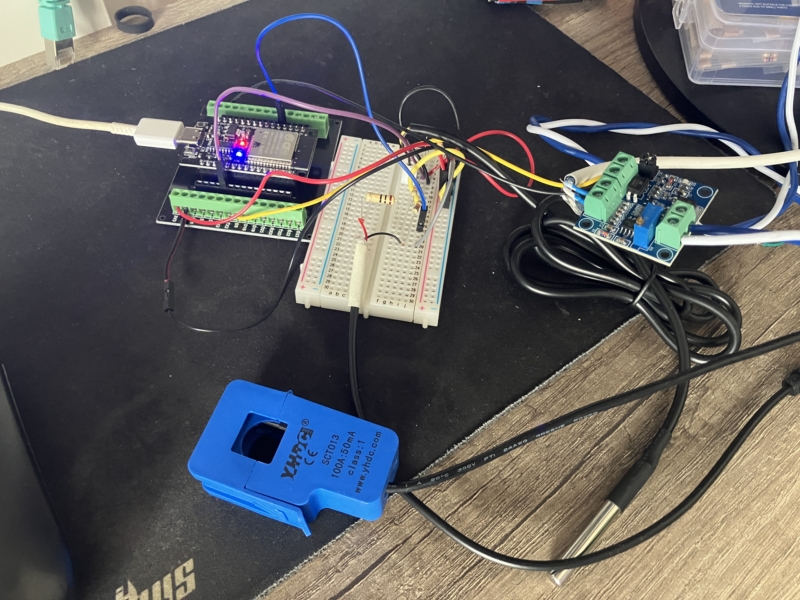

Photo de l'ESP Maison:

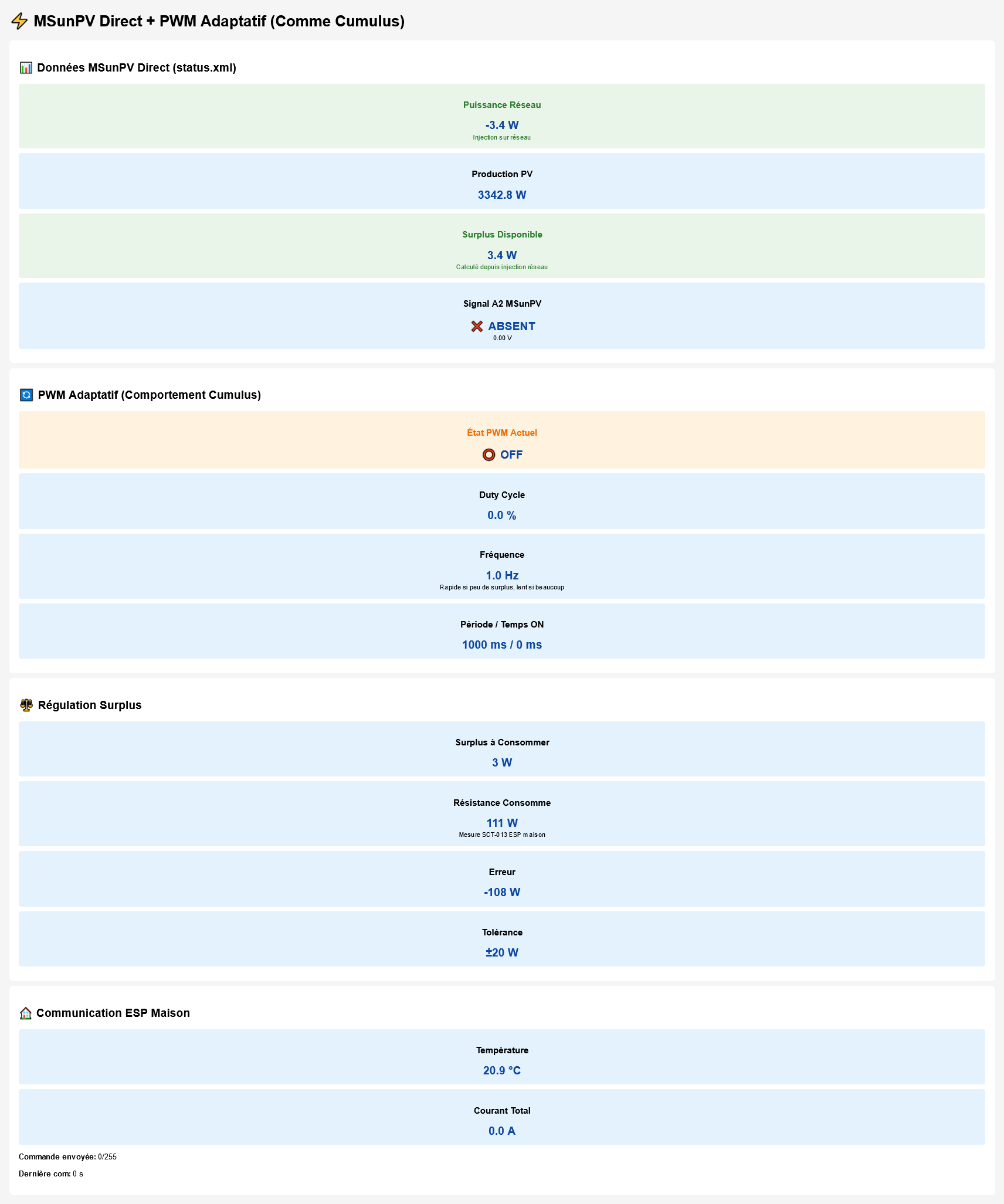

Voici les interface web des ESP.
Pour le garage on retrouve les infos récupérées de la page statut.xml et le signale récupérer par la sortie A2 connecté sur l'ESP.
En dessous le signale qui est créé pour le pilotage du relai.
Pour le 3ème espace, on à le surplus dispo et la remontée de la valeur de la pince SCT013 de l'ESP Maison.
Et pour terminer, la température que remonte l'ESP Maison.

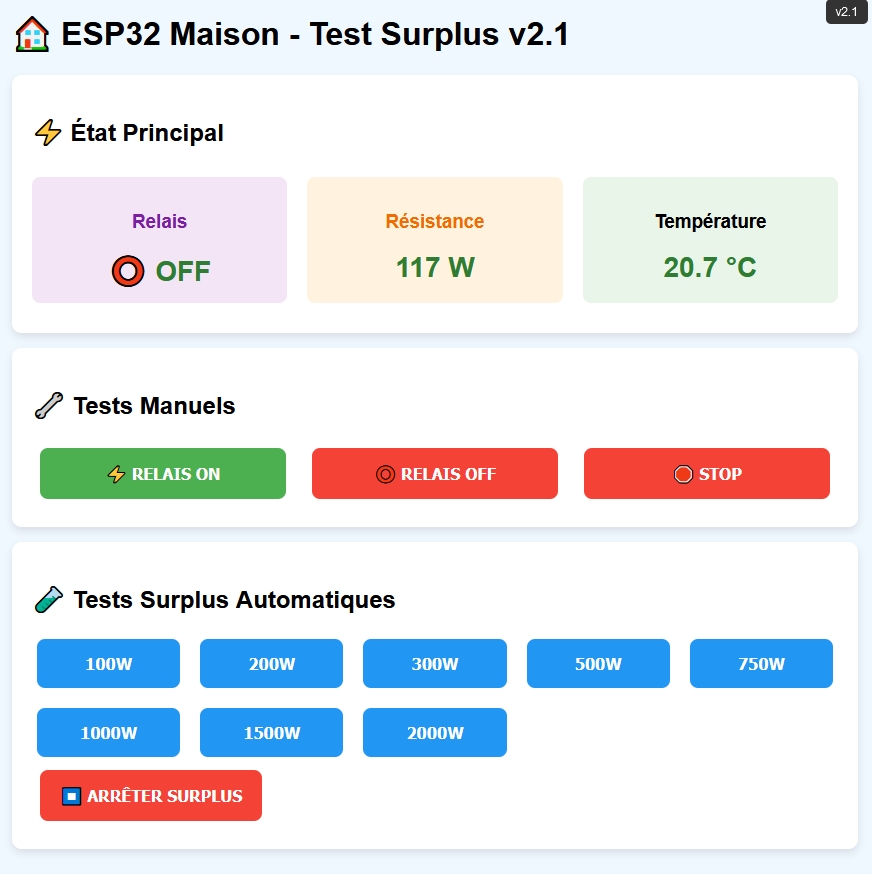

Pour l'ESP Maison :
On a l'état du relai, la température et la valeur de la pince SCT013.


Donc en gros là où je bloque c'est pour remonter toutes les valeurs sur MSUNPV (Température, pince SCT013) et récupération du signale de A2 pour le cloner et l'envoyer à l'ESP Maison pour piloter le relai.
